Français

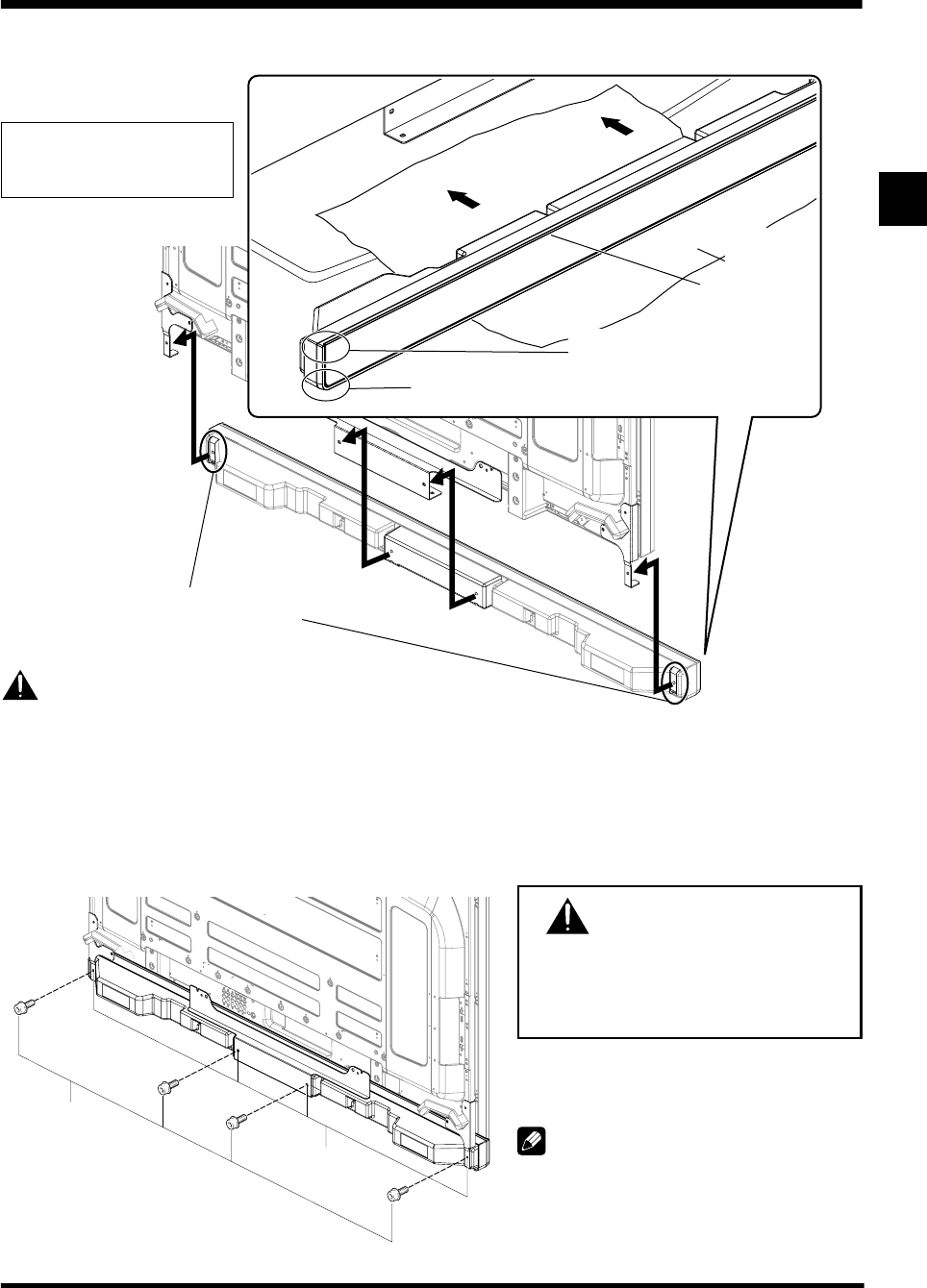

3. Fixez les enceintes sur les ferrures de montage dans la bonne direction.

• Prenez soin de ne pas monter les enceintes à l’envers.

Attention

• Pour éviter tout dégât aux enceintes et/ou au socle de table, provoqué par des chocs mutuels, fixez les enceintes sur les

ferrures de montage en observant bien leurs emplacements. Comme le socle risque d’être cogné, servez-vous de l’emballage

de protection dans lequel les enceintes étaient enveloppées pour éviter les coups entre les enceintes et le socle.

• Si les ferrures de montage d’enceintes ne correspondent pas aux rainures à l’arrière des enceintes, ajustez l’angle des

ferrures.

4. Fixez les ferrures de montage d’enceintes et les enceintes au moyen des vis fournies.

• Fixez d’abord la partie centrale de l’enceinte au moyen des vis fournies, puis fixez les côtés gauche et droit de la même façon.

• Serrez les quatre vis dans l’ordre : 1, 2, 3, 4, comme indiqué sur le dessin.

ATTENTION

Si vous voulez déplacer l’Écran Plasma, veillez à

enlever d’abord les enceintes.

De plus, ne déplacez pas l’écran en le tenant par

les support de montage. Vous pourriez vous

blesser ou endommager l’écran.

Le trou de vis dans la surface inférieure de la

ferrure de montage d’enceintes s’emploie quand

l’Écran Plasma est installé sur une paroi. Il n’est

pas utilisé lors d’une installation sur socle.

REMARQUE:

Si, après avoir installé les enceintes, leur position doit

être ajustée dans le sens horizontal ou vertical,

desserrez d’abord les vis de fixation d’enceintes,

modifiez la position et serrez à nouveau les vis à

l’endroit adéquat.

Pour des raisons

d’illustration, le socle de

table n’est pas présenté ici.

Vis de montage

d’enceintes

(M5 x 10 mm)

Trou de vis

Le côté inférieur des enceintes a un coin arrondi quand

on les regarde depuis l’avant de l’Écran Plasma.

Insérez les ferrures de montage

d’enceintes dans les rainures à

l’arrière des enceintes.

Face avant

des enceintes

Emballage

de protection

Le côté supérieur des enceintes

n’a pas de coin arrondi.
